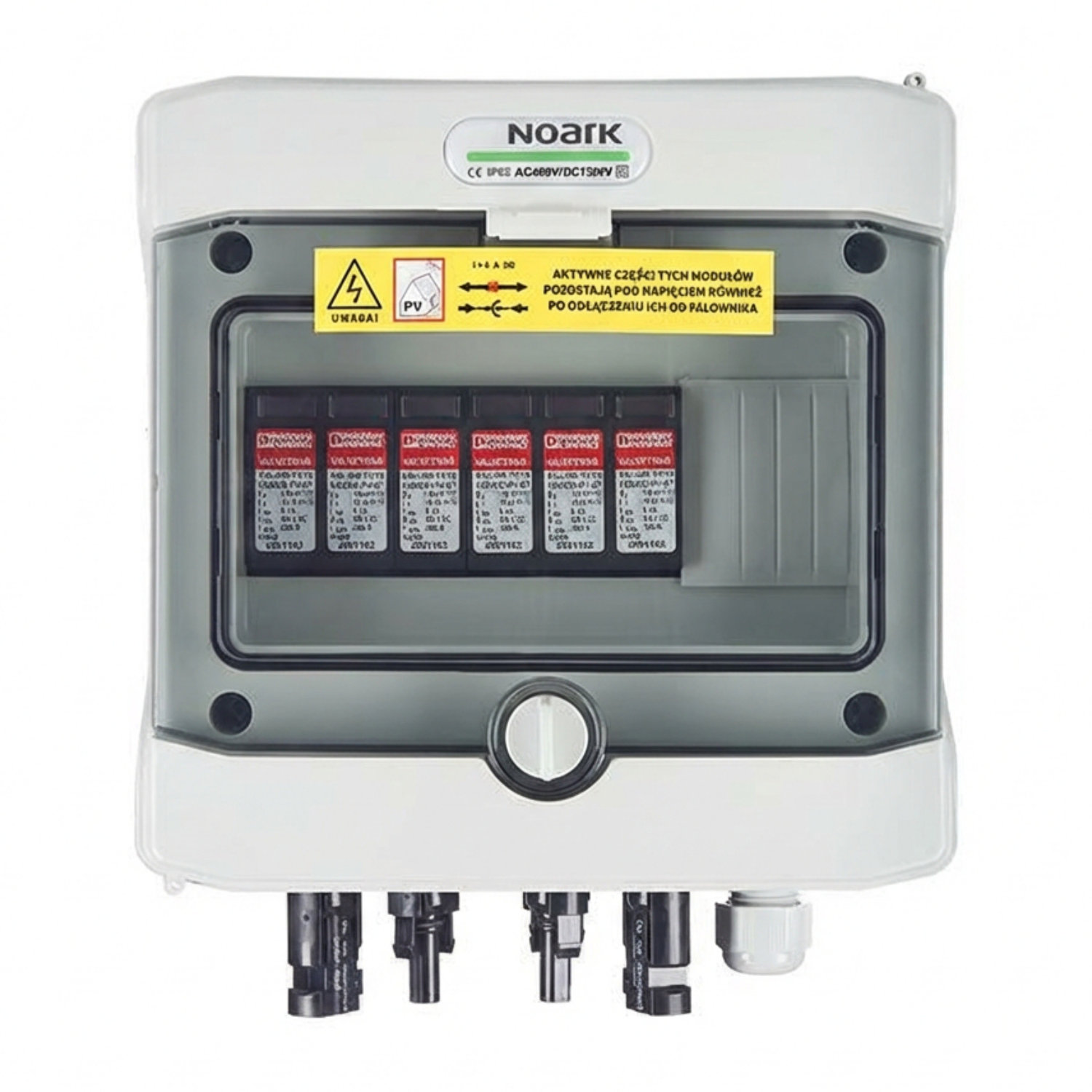

Πίνακας διανομής – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Λεπτομέρειες προϊόντος
| Βάρος | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Σειρά Standard
Το κουτί σύνδεσης Noark SH-6 DC είναι μια ερμητική λύση προορισμένη για εφαρμογές σε φωτοβολταϊκές εγκαταστάσεις. Παρέχει υψηλό βαθμό προστασίας IP65 και κλάση προστασίας II, καθιστώντας το ιδανική επιλογή για συστήματα που απαιτούν αξιοπιστία και ασφάλεια. Η αρθρωτή κατασκευή επιτρέπει ευέλικτη προσαρμογή στις ανάγκες της εγκατάστασης.
Κύρια χαρακτηριστικά του ερμητικού κουτιού σύνδεσης Noark SH-6 DC:
- Αρθρωτή κατασκευή με 8 θέσεις για μονάδες, προσφέροντας ευελιξία στη διαμόρφωση.
- Ενσωματωμένες τερματικές συνδέσεις MC4 που διευκολύνουν την εγκατάσταση.
- Βαθμός προστασίας IP65 που εξασφαλίζει αντοχή σε σκόνη και νερό.
- Κλάση προστασίας II για αυξημένη ασφάλεια των χρηστών.
- Εξοπλισμένο με προστατευτή υπερτάσεων DC τύπου 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Διαφανείς πόρτες που επιτρέπουν γρήγορη επιθεώρηση.
Για ποιους είναι κατάλληλη επιλογή;
Το κουτί Noark SH-6 DC αποτελεί εξαιρετική επιλογή για εγκαταστάτες φωτοβολταϊκών συστημάτων, είτε για συστήματα με προστασία από κεραυνούς είτε χωρίς. Η ερμητική κατασκευή του και ο υψηλός βαθμός προστασίας IP65 το καθιστούν κατάλληλο για επιφανειακή τοποθέτηση σε εξωτερικούς χώρους. Είναι ιδανική λύση για οικιακές και εμπορικές εγκαταστάσεις όπου η ασφάλεια και η αξιοπιστία αποτελούν προτεραιότητα.
| Παράμετρος | PHS 8T |
|---|---|
| ΗΛΕΚΤΡΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΤΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ | |
| Μοντέλο | PHS 8T |
| Αριθμός μονάδων | 8 |
| Κατασκευή σύμφωνα με | EN 60670-1, EN 62208 |
| Βαθμός προστασίας | IP65 |
| Κλάση προστασίας | II |
| Ονομαστική τάση μόνωσης (Ui) | 690 V AC, 1000 V DC |
| Δοκιμή με θερμό σύρμα | 650°C |
| Αντοχή σε κρούση | IK08 |
| Πλαστικό κατάλληλο για ανακύκλωση | χωρίς αλογόνα |
| Χρησιμοποιούμενες συνδέσεις | 2 x αλυσίδα μονάδων για 2 MPPT, 2 x περιοριστής υπερτάσεων DC τύπου 1+2, Έτοιμο για σύνδεση, Αρθρωτή κατασκευή, Συνδέσεις πίνακα MC4 |
| Πόρτα | Διάφανη |
| Χρώμα | λευκό |
| ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΟΣ ΠΡΟΣΤΑΤΕΥΤΗΣ ΥΠΕΡΤΑΣΕΩΝ DC | |
| Κατασκευαστής/μοντέλο | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Προστασία υπερτάσεων | Τύπος 1+2 |
| Μέγιστη μόνιμη τάση UCPV | 1050 V DC |
| Αντοχή σε βραχυκύκλωμα I SCPV | 2000 A |
| Μακροχρόνιο ρεύμα λειτουργίας ICPV | <20 µA |
| Ονομαστικό ρεύμα φορτίου IL | 80 A |
| Ρεύμα προστατευτικού αγωγού IPE | <=20 µA DC, <=250 µA AC |
| Κατανάλωση ισχύος σε κατάσταση αναμονής PC | <25 mVA |
| Ονομαστικό ρεύμα εκκένωσης (8/20) µs | 15 kA |
| Μέγιστο ρεύμα εκφόρτισης Imax (8/20) µs | 40 kA |
| Ρεύμα κεραυνικής εκφόρτισης (10/350) µs, φόρτιση | 2,5 As |
| Ρεύμα κεραυνικής εκφόρτισης (10/350) µs, ειδική ενέργεια | 6,25 kJ/ΩM |
| Ρεύμα κεραυνικής εκφόρτισης (10/350) µs, τιμή κορυφής Limp | 5 kA |
| Συνολικό απορριπτόμενο ρεύμα Itotal (8/20) µs | 40 kA |
| Συνολικό απορριπτόμενο ρεύμα Itotal (10/350) µs | 5 kA |
| Επίπεδο προστασίας Up | <= 3,5 kV |
| Υπολειπόμενη τάση Ures | <= 3,5 kV (για In), <= 2,9 kV (για 5kA), <= 3,2 kV (για 10kA), <= 3,7 kV (για 20kA), <= 4,1 kV (για 30kA), <= 4,6 kV (για 40kA) |
| Χρόνος απόκρισης tA | <= 25ns |
| Αντίσταση μόνωσης Riso | <= 5 Giga Ω (σε 500 VDC) |
