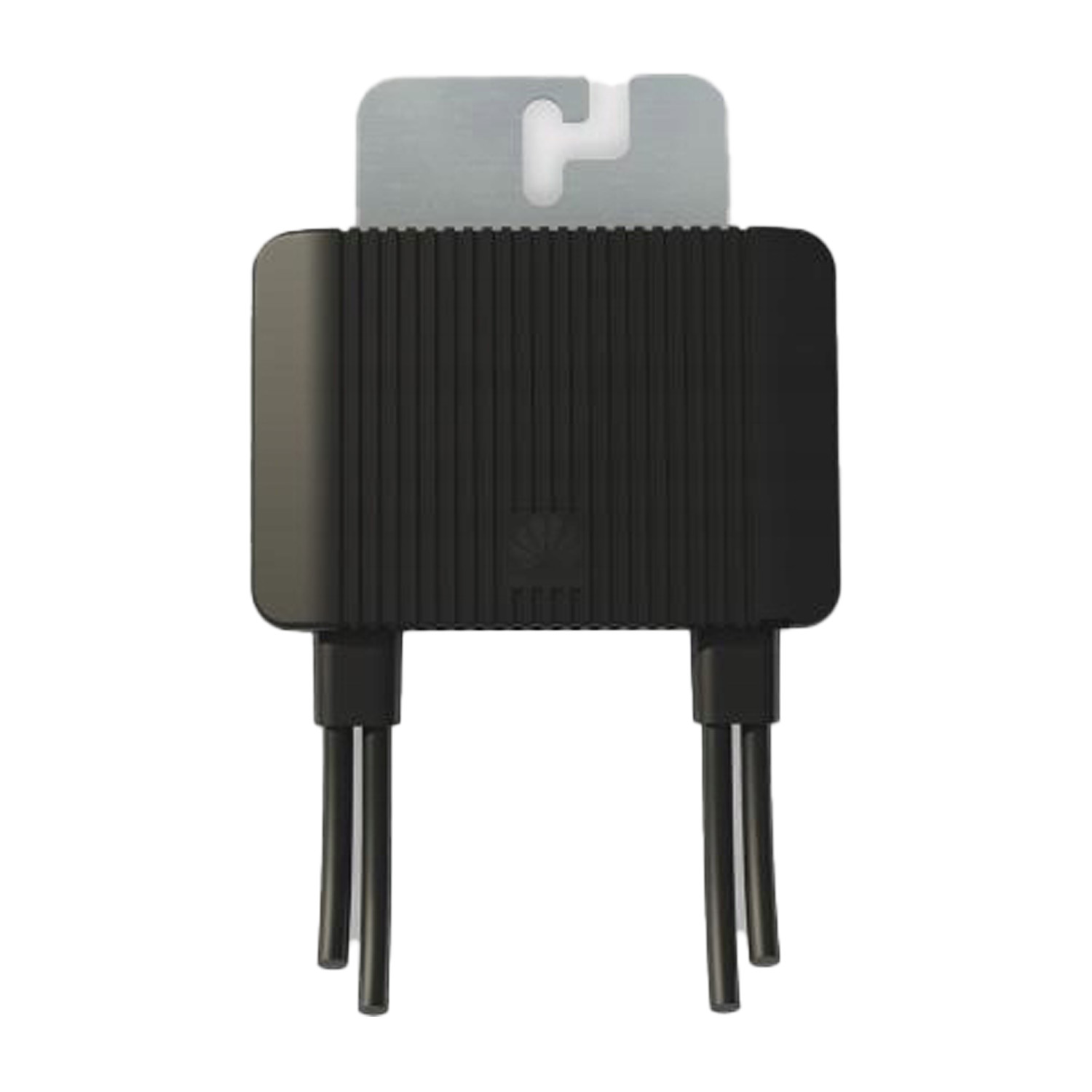

Optymalizator HUAWEI MERC1300W-P Short cable
| Κατασκευαστής | |
|---|---|
| Εφαρμογή | |
| Ονομαστική ισχύς εισόδου | |
| Μέγιστο ρεύμα βραχυκυκλώματος | |
| Μέγιστο ρεύμα εξόδου | |
| Μέγιστη τάση εξόδου | 80 V |
| Μέγιστη απόδοση | |
| Μήκος καλωδίου | |
| Τρόπος στερέωσης | |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| Βάρος | 1,212 kg |
| CN | 90308900 |
Μικτός
Λεπτομέρειες προϊόντος
| Κατασκευαστής | |
|---|---|
| Εφαρμογή | |
| Ονομαστική ισχύς εισόδου | |
| Μέγιστο ρεύμα βραχυκυκλώματος | |
| Μέγιστο ρεύμα εξόδου | |
| Μέγιστη τάση εξόδου | 80 V |
| Μέγιστη απόδοση | |
| Μήκος καλωδίου | |
| Τρόπος στερέωσης | |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| Βάρος | 1,212 kg |
| CN | 90308900 |
Inteligentny Optymalizator Mocy Huawei MERC-1100/1300W-P
Inteligentny kontroler modułu Huawei MERC-1100/1300W-P to nowej generacji optymalizator mocy, zaprojektowany w celu maksymalizacji uzysku energii i zapewnienia najwyższego poziomu bezpieczeństwa instalacji fotowoltaicznej. Dzięki kompatybilności z modułami o dużej mocy i zaawansowanym funkcjom diagnostycznym, stanowi on przyszłościowe rozwiązanie zarówno dla systemów komercyjnych, jak i wymagających instalacji domowych.
Najważniejsze cechy Huawei MERC-1100/1300W-P:
- Zaawansowane funkcje bezpieczeństwa: Urządzenie zapewnia bezpieczeństwo na najwyższym poziomie dzięki precyzyjnemu pozycjonowaniu zwarć łukowych (Arc Fault Pinpoint Positioning), detekcji temperatury oraz funkcji bezpiecznego wyłączania, która obniża napięcie do 1V.
- Wysoka kompatybilność i moc: Obsługuje moduły o mocy wejściowej do 1300 W i prądzie do 20 A, co gwarantuje pełną zgodność z najnowszymi, wysokowydajnymi panelami fotowoltaicznymi dostępnymi na rynku.
- Elastyczność projektowania dla C&I: Umożliwia tworzenie dłuższych łańcuchów paneli, co jest szczególnie korzystne w scenariuszach komercyjnych i przemysłowych (C&I), upraszczając projekt i obniżając koszty instalacji.
- Szybka instalacja i wysoka sprawność: Automatyczne mapowanie modułów w czasie poniżej 5 sekund znacząco przyspiesza proces uruchomienia, a maksymalna sprawność na poziomie 99,5% minimalizuje straty energii.
- Pełna odporność i niezawodność: Posiada stopień ochrony IP68, co gwarantuje pełną pyłoszczelność i wodoszczelność, zapewniając długotrwałą i bezawaryjną pracę w każdych warunkach atmosferycznych.
Dla kogo jest to dobry wybór?
Jest to idealne rozwiązanie dla inwestorów i instalatorów systemów fotowoltaicznych w sektorze komercyjnym i przemysłowym (C&I), gdzie kluczowe są elastyczność projektowania (dłuższe łańcuchy) i najwyższe standardy bezpieczeństwa. Sprawdzi się również doskonale w zaawansowanych instalacjach domowych, zwłaszcza przy użyciu nowoczesnych modułów o dużej mocy. Dzięki funkcjom takim jak pozycjonowanie usterek i bezpieczne wyłączanie, optymalizator Huawei zapewnia pełną kontrolę nad systemem i spokój ducha na lata.
| Parametr | MERC-1100W-P | MERC-1300W-P |
|---|---|---|
| Wejście | ||
| Znamionowa moc wejściowa DC (W)¹ | 1100 | 1300 |
| Maks. napięcie wejściowe (V) | 125 | 125 |
| Zakres napięcia roboczego MPPT (V) | 12.5 – 105 | 12.5 – 105 |
| Maks. prąd zwarciowy (Isc) (A) | 20 | 20 |
| Maks. sprawność (%) | 99.5% | 99.5% |
| Sprawność ważona (%) | 99.0% | 99.0% |
| Kategoria przepięciowa | II | II |
| Wyjście | ||
| Maks. napięcie wyjściowe (V) | 80 | 80 |
| Maks. prąd wyjściowy (A) | 22 | 22 |
| Bypass wyjścia² | Tak | Tak |
| Napięcie wyjściowe przy wyłączeniu na optymalizator (V)³ | 1 | 1 |
| Zgodność ze standardami | ||
| Bezpieczeństwo | IEC62109-1 (bezpieczeństwo klasy II) | IEC62109-1 (bezpieczeństwo klasy II) |
| RoHS | Tak | Tak |
| Dane ogólne | ||
| Wymiary (Szer. x Wys. x Gł.) (mm) | 149 x 104 x 49 | 149 x 104 x 49 |
| Waga (wraz z kablami) (kg) | 1.05 | 1.05 |
| Element montażowy (opcjonalnie) | Płytka ramy modułu PV, śruba w kształcie litery T | Płytka ramy modułu PV, śruba w kształcie litery T |
| Złącze wejściowe | MC4 | MC4 |
| Długość przewodu wejściowego (m) | 0.1 (wersja z krótkim kablem wejściowym)⁴ | 0.1 (wersja z krótkim kablem wejściowym)⁴ |
| Złącze wyjściowe | MC4 | MC4 |
| Długość przewodu wyjściowego (m) | 0.1 (+), 5.1 (-) (wersja z krótkim kablem wejściowym)⁴ | 0.1 (+), 5.1 (-) (wersja z krótkim kablem wejściowym)⁴ |
| Zakres temperatury/wilgotności pracy | -40°C do +85°C⁵ / 0%-100% RH | -40°C do +85°C⁵ / 0%-100% RH |
| Stopień ochrony | IP68 | IP68 |
| Kompatybilny falownik | SUN2000-8/10/12/15/17/20KTL-M2 SUN2000-20/29.9/30/36/40KTL-M3 SUN2000-12/15/17/20/23/25KTL-M5 SUN2000-50KTL-M3 |
|
Konfiguracja łańcucha (pełna konfiguracja optymalizatora)
| Falownik | Minimalna liczba optymalizatorów na łańcuch | Maksymalna liczba optymalizatorów na łańcuch | Zalecana liczba łańcuchów na falownik | Maksymalna moc DC na łańcuch (W) |
|---|---|---|---|---|
| SUN2000-12-20KTL-M2 | 6 | 25 | 12KTL: 1, 15-20KTL: 2 | 20,000 |
| SUN2000-12-25KTL-M5 | 6 | 25 | 12KTL: 1, 15-25KTL: 2 | 20,000 |
| SUN2000-20-40KTL-M3 | 6 | 25 | 30/36KTL: 3, 40KTL: 4 | 20,000 |
| SUN2000-50KTL-M3 | 6 | 20 | 4 | 20,000 |
*1 Znamionowa moc modułów w standardowych warunkach testowych (STC) nie powinna przekraczać znamionowej mocy wejściowej DC optymalizatorów. Moc modułu może być o 5% wyższa niż znamionowa moc optymalizatora.
*2 Uszkodzone optymalizatory zostaną ominięte, aby inne optymalizatory i falowniki nie zostały dotknięte awarią.
*3 Gdy wyjście optymalizatora jest otwarte lub falownik podłączony do optymalizatora jest wyłączony, domyślne napięcie wyjściowe optymalizatora wynosi 1 V DC.
*4 W przypadku wersji z krótkim kablem wejściowym (kabel wejściowy 0,1 m (+/-), kabel wyjściowy 0,1 m (+), 5,1 m (-)), upewnij się, że kable modułu PV są wystarczająco długie, aby podłączyć je do optymalizatorów. Wersja z długim kablem wejściowym jest dostępna na życzenie.
*5 Gdy temperatura pracy optymalizatora wynosi od 70°C do 85°C, optymalizator może się wyłączyć z powodu ochrony przed przegrzaniem i zgłosić alarm. Po spadku temperatury do 70°C lub poniżej, optymalizator automatycznie wznowi pracę bez ryzyka uszkodzenia.
