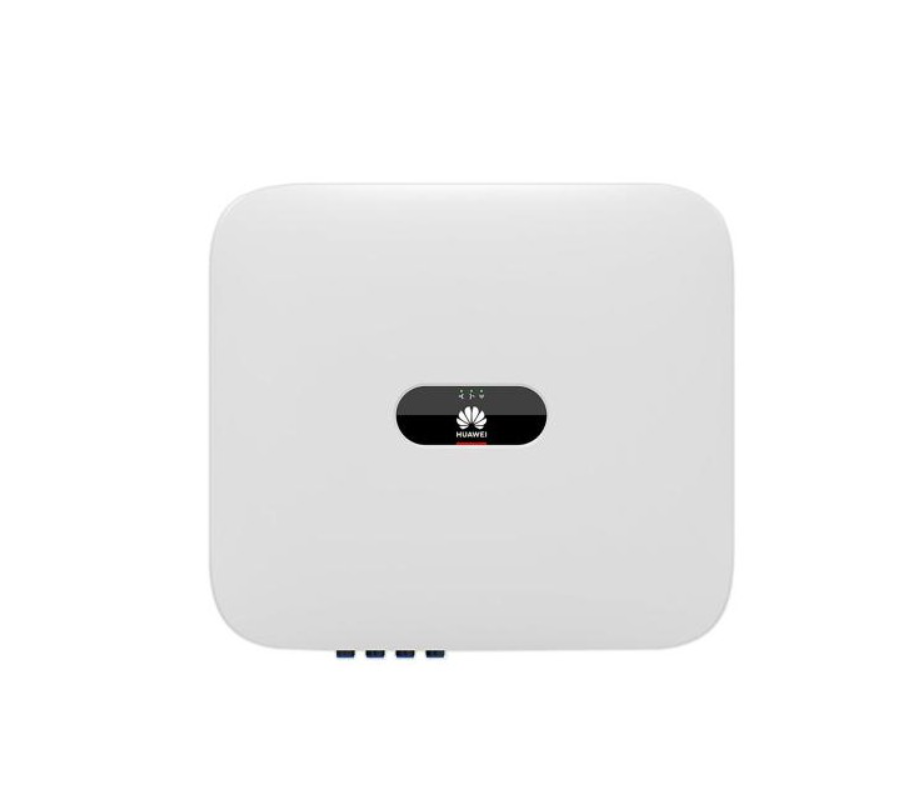

Αντιστροφέας HUAWEI SUN 2000-15KTL-M5
SKU: F220P01-1
EAN: 2010000031377
| Κατασκευαστής | |
|---|---|
| Ονομαστική ισχύς | |
| Τροφοδοσία | |
| Υβριδική συσκευή | |
| Λειτουργία εκτός δικτύου (off-grid) | |
| MPPT | |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Τύπου I | |
| SPD Τύπου II | |
| SPD – Ελεύθερη θέση | |
| AFCI | |
| Εύρος τάσης MPPT | |
| Μέγιστο ρεύμα εισόδου ανά MPPT [A] | |
| Μέγιστη ισχύς εισόδου [W] | |
| Ευρωπαϊκή αποδοτικότητα | |
| Βάρος | 23,74 kg |
| CN | 85044086 |
Καθαρή τιμή
947,01 €
Μικτός
Μικτός
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
Λεπτομέρειες προϊόντος
| Κατασκευαστής | |
|---|---|
| Ονομαστική ισχύς | |
| Τροφοδοσία | |
| Υβριδική συσκευή | |
| Λειτουργία εκτός δικτύου (off-grid) | |
| MPPT | |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Τύπου I | |
| SPD Τύπου II | |
| SPD – Ελεύθερη θέση | |
| AFCI | |
| Εύρος τάσης MPPT | |
| Μέγιστο ρεύμα εισόδου ανά MPPT [A] | |
| Μέγιστη ισχύς εισόδου [W] | |
| Ευρωπαϊκή αποδοτικότητα | |
| Βάρος | 23,74 kg |
| CN | 85044086 |
Αντιστροφείς Huawei SUN2000-12/15/17/20/25KTL-M5
Οι τριφασικοί αντιστροφείς της σειράς SUN2000-KTL-M5 της Huawei είναι τεχνολογικά προηγμένες συσκευές σχεδιασμένες για τη μεγιστοποίηση της παραγωγής ενέργειας και την παροχή ενεργής ασφάλειας σε φωτοβολταϊκές εγκαταστάσεις. Προσφέρουν ευρύ φάσμα ισχύος από 12 kW έως 25 kW, πολυλειτουργική επικοινωνία και δυνατότητα αύξησης της παραγωγής έως και 30% σε συνεργασία με βελτιστοποιητές ισχύος. Η καινοτόμος προστασία κατά των εκκενώσεων τόξου, υποστηριζόμενη από τεχνητή νοημοσύνη, ενισχύει τα πρότυπα ασφάλειας.
Κύρια χαρακτηριστικά των αντιστροφέων Huawei SUN2000-KTL-M5:
- Υψηλή απόδοση και μεγαλύτερη ενεργειακή απόδοση: Μέγιστη απόδοση 98,4% και δυνατότητα αύξησης της παραγωγής ενέργειας έως και 30% χάρη στους βελτιστοποιητές της Huawei.
- Ενεργή ασφάλεια: Προηγμένη προστασία από εκκενώσεις τόξου (AFCI) με υποστήριξη τεχνητής νοημοσύνης, που μειώνει τον κίνδυνο πυρκαγιάς.
- Ευρύ φάσμα ισχύος και ευελιξία: Μοντέλα με ονομαστική ισχύ από 12 kW έως 25 kW, με δύο MPPT trackers και έως τέσσερις εισόδους, επιτρέποντας βέλτιστη προσαρμογή σε διάφορες διατάξεις οροφής.
- Πολυλειτουργική επικοινωνία: Υποστήριξη WLAN (ενσωματωμένο), Fast Ethernet και 4G (μέσω προαιρετικού Smart Dongle), καθώς και RS485 για ενσωμάτωση με συστήματα παρακολούθησης.
- Συμβατότητα με βελτιστοποιητές: Πλήρης συμβατότητα με τους βελτιστοποιητές της Huawei (π.χ. SUN2000-450W-P, SUN2000-600W-P), επιτρέποντας την ατομική βελτιστοποίηση κάθε πάνελ.
- Προηγμένες λειτουργίες προστασίας: Ενσωματωμένα μέτρα προστασίας κατά της νησιωτικής λειτουργίας (anti‑islanding), προστασία υπερέντασης AC, προστασία από αντίστροφη πολικότητα DC, προστασία υπερτάσεων DC (ΤΥΠΟΥ II) και AC (ΚΛΑΣΗ II) καθώς και λειτουργία κατά του PID.
Για ποιους αποτελεί καλή επιλογή;
Οι αντιστροφείς Huawei SUN2000-KTL-M5 είναι ιδανικοί για ιδιοκτήτες μονοκατοικιών καθώς και για μικρές και μεσαίες επιχειρήσεις που αναζητούν μια αξιόπιστη, αποδοτική και ασφαλή λύση για την φωτοβολταϊκή τους εγκατάσταση. Η δυνατότητα συνεργασίας με βελτιστοποιητές τους καθιστά κατάλληλους για πολύπλοκες στέγες, μερική σκίαση ή όταν απαιτείται μέγιστη παραγωγή ενέργειας. Οι προηγμένες λειτουργίες ασφάλειας, όπως η προστασία AFCI, και οι ολοκληρωμένες επιλογές επικοινωνίας τους κάνουν μια σύγχρονη και μελλοντικά αξιόπιστη επιλογή.
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
| Παράμετρος | SUN2000-12KTL-M5 | SUN2000-15KTL-M5 | SUN2000-17KTL-M5 | SUN2000-20KTL-M5 | SUN2000-25KTL-M5 |
|---|---|---|---|---|---|
| Απόδοση | |||||
| Μέγιστη απόδοση (%) | 98,4% | 98,4% | 98,4% | 98,4% | 98,4% |
| Ζυγισμένη ευρωπαϊκή απόδοση (%) | 97,9% | 98,0% | 98,1% | 98,1% | 98,2% |
| Είσοδος | |||||
| Συνιστώμενη μέγιστη ισχύς PV¹ (Wp) | 18.000 | 22.500 | 25.500 | 30.000 | 37.500 |
| Μέγιστη τάση εισόδου² (V) | 1100 | 1100 | 1100 | 1100 | 1100 |
| Εύρος τάσης MPPT υπό πλήρες φορτίο (V) | 370V~800V | 410V~800V | 440V~800V | 480V~800V | 530~800V |
| Εύρος λειτουργικής τάσης MPPT³ (V) | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V |
| Τάση εκκίνησης (V) | 200 | 200 | 200 | 200 | 200 |
| Ονομαστική τάση εισόδου (V) | 600 | 600 | 600 | 600 | 600 |
| Μέγιστο ρεύμα εισόδου ανά MPPT (A) | 30 A (δύο string)/20 A (ένα string) | 30 A (δύο string)/20 A (ένα string) | 30 A (δύο string)/20 A (ένα string) | 30 A (δύο string)/20 A (ένα string) | 30 A (δύο string)/20 A (ένα string) |
| Μέγιστο ρεύμα βραχυκυκλώματος (A) | 40 | 40 | 40 | 40 | 40 |
| Αριθμός MPPT | 2 | 2 | 2 | 2 | 2 |
| Μέγιστος αριθμός εισόδων | 4 | 4 | 4 | 4 | 4 |
| Έξοδος | |||||
| Σύνδεση δικτύου | Τριφασικό | Τριφασικό | Τριφασικό | Τριφασικό | Τριφασικό |
| Ονομαστική ισχύς εξόδου (W) | 12.000 | 15.000 | 17.000 | 20.000 | 25.000 |
| Μέγιστη φαινόμενη ισχύς (VA) | 13.200 | 16.500 | 18.700 | 22.000 | 27.500 |
| Ονομαστική τάση εξόδου (Vac) | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE |
| Ονομαστική συχνότητα δικτύου AC (Hz) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Μέγιστο ρεύμα εξόδου (A) | 18,2A/380Vac
17,3A/400Vac 16,7A/415Vac |
25,2A/380Vac
23,9A/400Vac 23,1A/415Vac |
28,6A/380Vac
27,1A/400Vac 26,1A/415Vac |
33,6A/380Vac
31,9A/400Vac 30,8A/415Vac |
42,0A/380Vac
39,9A/400Vac 38,5A/415Vac |
| Ρυθμιζόμενος συντελεστής ισχύος | 0,8 προπορευόμενος … 0,8 καθυστερημένος | 0,8 προπορευόμενος … 0,8 καθυστερημένος | 0,8 προπορευόμενος … 0,8 καθυστερημένος | 0,8 προπορευόμενος … 0,8 καθυστερημένος | 0,8 προπορευόμενος … 0,8 καθυστερημένος |
| Μέγιστη ολική παραμόρφωση αρμονικών (%) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Χαρακτηριστικά και προστασίες | |||||
| Κατηγορία προστασίας από υπερτάσεις | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III |
| Διακόπτης απομόνωσης στην πλευρά εισόδου | Ναι | Ναι | Ναι | Ναι | Ναι |
| Προστασία έναντι λειτουργίας σε απομόνωση | Ναι | Ναι | Ναι | Ναι | Ναι |
| Προστασία υπερρεύματος AC | Ναι | Ναι | Ναι | Ναι | Ναι |
| Προστασία από αντίστροφη πολικότητα DC | Ναι | Ναι | Ναι | Ναι | Ναι |
| Ανίχνευση σφαλμάτων στο string | Ναι | Ναι | Ναι | Ναι | Ναι |
| Προστασία από υπερτάσεις DC | TYP II | TYP II | TYP II | TYP II | TYP II |
| Προστασία από υπερτάσεις AC | ΚΛΑΣΗ II | ΚΛΑΣΗ II | ΚΛΑΣΗ II | ΚΛΑΣΗ II | ΚΛΑΣΗ II |
| Μονάδα παρακολούθησης ρεύματος διαρροής (RCMU) | Ναι | Ναι | Ναι | Ναι | Ναι |
| Προστασία από ηλεκτρικό τόξο | Ναι | Ναι | Ναι | Ναι | Ναι |
| Έλεγχος ισχύος | Ναι | Ναι | Ναι | Ναι | Ναι |
| Ενσωματωμένη λειτουργία αντι-PID⁴ | Ναι | Ναι | Ναι | Ναι | Ναι |
| Γενικές πληροφορίες | |||||
| Εύρος θερμοκρασιών λειτουργίας (°C) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) |
| Σχετική υγρασία (%) | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% |
| Μέγιστο υψόμετρο (m) | 0 ~ 4000 m (13.123 ft.) (Μείωση ονομαστικής ισχύος πάνω από 2000 m) | 0 ~ 4000 m (13.123 ft.) (Μείωση ονομαστικής ισχύος πάνω από 2000 m) | 0 ~ 4000 m (13.123 ft.) (Μείωση ονομαστικής ισχύος πάνω από 2000 m) | 0 ~ 4000 m (13.123 ft.) (Μείωση ονομαστικής ισχύος πάνω από 2000 m) | 0 ~ 4000 m (13.123 ft.) (Μείωση ονομαστικής ισχύος πάνω από 2000 m) |
| Ψύξη | Αερόψυξη | Αερόψυξη | Αερόψυξη | Αερόψυξη | Αερόψυξη |
| Οθόνη | Δείκτες LED; Ενσωματωμένο WLAN + εφαρμογή FusionSolar | Δείκτες LED; Ενσωματωμένο WLAN + εφαρμογή FusionSolar | Δείκτες LED; Ενσωματωμένο WLAN + εφαρμογή FusionSolar | Δείκτες LED; Ενσωματωμένο WLAN + εφαρμογή FusionSolar | Δείκτες LED; Ενσωματωμένο WLAN + εφαρμογή FusionSolar |
| Επικοινωνία | RS485; WLAN/Ethernet μέσω Smart Dongle-WLAN-FE (προαιρετικά)
4G/3G/2G μέσω Smart Dongle-4G (προαιρετικά) |
RS485; WLAN/Ethernet μέσω Smart Dongle-WLAN-FE (προαιρετικά)
4G/3G/2G μέσω Smart Dongle-4G (προαιρετικά) |
RS485; WLAN/Ethernet μέσω Smart Dongle-WLAN-FE (προαιρετικά)
4G/3G/2G μέσω Smart Dongle-4G (προαιρετικά) |
RS485; WLAN/Ethernet μέσω Smart Dongle-WLAN-FE (προαιρετικά)
4G/3G/2G μέσω Smart Dongle-4G (προαιρετικά) |
RS485; WLAN/Ethernet μέσω Smart Dongle-WLAN-FE (προαιρετικά)
4G/3G/2G μέσω Smart Dongle-4G (προαιρετικά) |
| Βάρος (με βάση τοποθέτησης) (kg) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) |
| Διαστάσεις (πλάτος x ύψος x βάθος) (με βάση τοποθέτησης) (mm) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 ίντσες) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 ίντσες) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 ίντσες) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 ίντσες) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 ίντσες) |
| Βαθμός προστασίας (IP) | IP66 | IP66 | IP66 | IP66 | IP66 |
| Συμβατότητα με βελτιστοποιητή | |||||
| Βελτιστοποιητής συμβατός με MBUS DC | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P |
| Συμμόρφωση με πρότυπα (περισσότερες πληροφορίες κατόπιν αιτήματος) | |||||
| Ασφάλεια | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 |
| Πρότυπα σύνδεσης στο δίκτυο | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
*1 Η μέγιστη εισερχόμενη ισχύς PV είναι 40 000 Wp στην περίπτωση μακρών string πλήρως εξοπλισμένων με βελτιστοποιητές SUN2000-450W-P.
*2 Η μέγιστη τάση εισόδου είναι το άνω όριο της τάσης DC. Οποιαδήποτε υψηλότερη τάση εισόδου DC ενδέχεται να προκαλέσει ζημιά στον μετατροπέα.
*3 Οποιαδήποτε τάση εισόδου DC που υπερβαίνει το εύρος λειτουργικής τάσης ενδέχεται να προκαλέσει εσφαλμένη λειτουργία του μετατροπέα.
*4 Ο SUN2000-12~20KTL-M2 ανυψώνει το δυναμικό μεταξύ PV- και γείωσης πάνω από το μηδέν χάρη στην ενσωματωμένη λειτουργία αντι-PID, προκειμένου να αποτραπεί η υποβάθμιση των πλαισίων που προκαλείται από το φαινόμενο PID. Υποστηριζόμενοι τύποι πλαισίων: Τύπος P (μονοκρυσταλλικά, πολυκρυσταλλικά).
