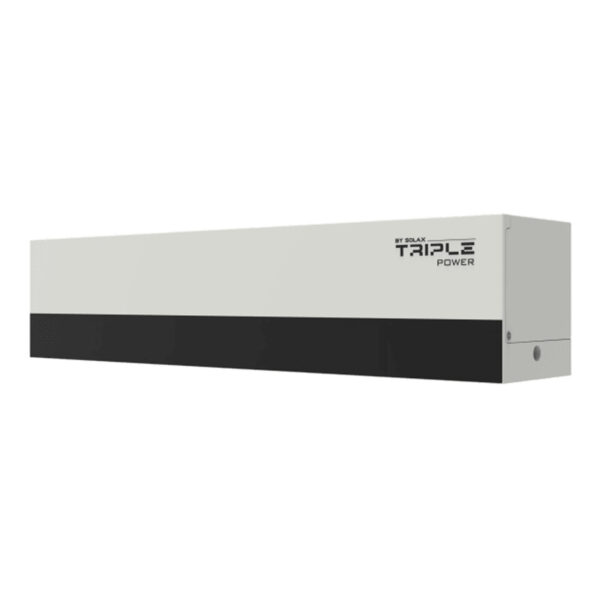

SOLAX μονάδα ελέγχου TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Κατασκευαστής | |
|---|---|
| CAN | Ναι |
| CAN 2.0 | Όχι |
| RS485 | Ναι |
| RS232 | Όχι |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| Βάρος | 18,26 kg |
| CN | 85371010 |
Καθαρή τιμή
677,21 €
Μικτός
Μικτός
Λεπτομέρειες προϊόντος
| Κατασκευαστής | |
|---|---|
| CAN | Ναι |
| CAN 2.0 | Όχι |
| RS485 | Ναι |
| RS232 | Όχι |
| Εγγύηση | |
| Καθαρό πλάτος | |
| Καθαρό βάθος | |
| Καθαρό ύψος | |
| Βάρος | 18,26 kg |
| CN | 85371010 |
SOLAX μονάδα ελέγχου TBMS-MCS0800E
Το Solax X3-IES είναι ένα ολοκληρωμένο οικιακό σύστημα αποθήκευσης ενέργειας (ESS) που προσφέρει έξυπνη διαχείριση ενέργειας, υψηλή απόδοση και αξιοπιστία. Σχεδιασμένο με γνώμονα την ευελιξία και την ευκολία προσαρμογής, εξασφαλίζει βέλτιστη συλλογή ενέργειας και υποστήριξη μικροδικτύων, καθιστώντας το ιδανική λύση για σύγχρονα νοικοκυριά.
Κύρια χαρακτηριστικά του Solax X3-IES:
- Έξυπνη διαχείριση ενέργειας με συμβατότητα AI και δυνατότητα πρόβλεψης παραγωγής/κατανάλωσης ενέργειας.
- Υποστήριξη μικροδικτύων, επιτρέποντας εξισορρόπηση του δικτύου σε πραγματικό χρόνο και λειτουργία εκτός δικτύου.
- Υψηλή απόδοση χάρη στην παγκόσμια σάρωση MPP και στη δυνατότητα διπλής φόρτισης/εκφόρτισης.
- Βαθμός προστασίας IP66 και προστασίες SPD τύπου II στις πλευρές AC και DC για αυξημένη αξιοπιστία.
- Ευελιξία χάρη στον σχεδιασμό plug-and-play και στην υποστήριξη μέγιστης εισόδου DC 20A.
- Μεγάλος κύκλος ζωής μπαταρίας πάνω από 6000 κύκλους και εγγύηση 10 ετών.
Για ποιους αποτελεί καλή επιλογή;
Το σύστημα Solax X3-IES απευθύνεται σε ιδιοκτήτες σπιτιών που αναζητούν μια προηγμένη, ολοκληρωμένη λύση αποθήκευσης ενέργειας. Είναι ιδανικό για όσους θέλουν να βελτιστοποιήσουν τη χρήση της ηλιακής ενέργειας, να αυξήσουν την ενεργειακή τους ανεξαρτησία και να αξιοποιήσουν λειτουργίες έξυπνης διαχείρισης φορτίων, όπως αντλίες θερμότητας ή φορτιστές EV. Χάρη στην αξιοπιστία και την υψηλή απόδοσή του, το σύστημα αυτό ταιριάζει τόσο σε νέες εγκαταστάσεις όσο και σε κατοικίες που αναβαθμίζονται.
| Παράμετρος | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Ενοποιημένο οικιακό σύστημα αποθήκευσης ενέργειας (ESS) | ||||||||
| Προδιαγραφή μπαταρίας | ||||||||
| Αριθμός μπαταριών | 2 | 3 | 4 | 5 | 6 | |||
| Ονομαστική χωρητικότητα | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Χρήσιμη ενέργεια | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Μέγ. ισχύς λειτουργίας | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Μέγ. ρεύμα φόρτισης / εκφόρτισης | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Κύκλοι ζωής | > 6000 κύκλοι | > 6000 κύκλοι | > 6000 κύκλοι | > 6000 κύκλοι | > 6000 κύκλοι | |||
| Τύπος μπαταρίας | Λιθίου-ιόντος (LFP) | Λιθίου-ιόντος (LFP) | Λιθίου-ιόντος (LFP) | Λιθίου-ιόντος (LFP) | Λιθίου-ιόντος (LFP) | |||
| Ονομαστική χωρητικότητα / ονομαστική χωρητικότητα④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Χρήσιμη ενέργεια⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Τυπική ισχύς | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Μέγ. Ισχύς | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Μέγ. ρεύμα φόρτισης / εκφόρτισης⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Εγγύηση | 10 χρόνια | 10 χρόνια | 10 χρόνια | 10 χρόνια | 10 χρόνια | |||
| Διαστάσεις TBMS-MCS0800E (Πλάτ. x Ύψος x Βάθος) / Βάρος | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Διαστάσεις TP-HS50E (Πλάτ. x Ύψος x Βάθος) / Βάρος | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Παράμετρος | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Προδιαγραφή μετατροπέα | ||||||||
| Ονομαστική ισχύς εξόδου | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Μέγ. συνιστώμενη ισχύς συστοιχίας φωτοβολταϊκών | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Μέγ. τάση εισόδου PV① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Ονομαστική τάση εισόδου PV | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Εύρος τάσης λειτουργίας | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Εύρος τάσης MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Τάση εκκίνησης | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Αριθμός ανιχνευτών MPPT / σειρές ανά MPPT | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Μέγ. ρεύμα εισόδου ανά MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Μέγ. ρεύμα βραχυκυκλώματος εισόδου ανά MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| Είσοδος και έξοδος AC (στο δίκτυο) | ||||||||
| Ονομαστική ισχύς εξόδου | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Ονομαστικό ρεύμα εξόδου | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Μέγ. φαινόμενη ισχύς εξόδου | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Μέγ. συνεχές ρεύμα εξόδου | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Ονομαστική τάση AC | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Μέγ. φαινόμενη ισχύς εισόδου AC | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Μέγ. ρεύμα εισόδου AC | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Ονομαστική συχνότητα AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Εύρος συχνότητας AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Εύρος συντελεστή ισχύος | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | – 1 (0,8 καθυστέρηση έως 0,8 προπορεία) | |
| THDi (ονομαστική ισχύς) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| Έξοδος EPS (εκτός δικτύου) (με μπαταρία) | ||||||||
| Ονομαστική ισχύς εξόδου EPS | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Ισχύς αιχμής εξόδου EPS | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | x2 φορές την ονομαστική ισχύ, 10 s. | |
| Χρόνος εναλλαγής | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Ονομαστική τάση/συχνότητα εξόδου EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Απόδοση | ||||||||
| Μέγ. απόδοση | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Ευρωπαϊκή απόδοση | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Περιορισμοί περιβάλλοντος | ||||||||
| Βαθμός προστασίας | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Εύρος θερμοκρασίας περιβάλλοντος κατά τη λειτουργία | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | -35-60°C (μείωση απόδοσης πάνω από 45°C) | |
| Μέγ. υψόμετρο λειτουργίας | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Σχετική υγρασία | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | 0-100% RH (υγροποίηση) | |
| Κατηγορία υπερτάσεων | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | Δίκτυο: III, Μπαταρία: II, PV: II | |
| Γενικά | ||||||||
| Διαστάσεις (Πλάτ. x Ύψος x Βάθος) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Καθαρό βάρος | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Σύστημα ψύξης | Φυσική ψύξη | Φυσική ψύξη | Φυσική ψύξη | Φυσική ψύξη | Φυσική ψύξη | Φυσική ψύξη | Φυσική ψύξη | |
| Διεπαφές επικοινωνίας | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Κατανάλωση ισχύος (νύχτα) | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | <40 W σε κατάσταση ζεστής ετοιμότητας, < 5 W σε κατάσταση ψυχρής ετοιμότητας | |
| Τοπολογία | Μη μονωμένη | Μη μονωμένη | Μη μονωμένη | Μη μονωμένη | Μη μονωμένη | Μη μονωμένη | Μη μονωμένη | |
| Προστασία | ||||||||
| Προστασίες | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | Προστασία από υπερτάσεις, Προστασία από αντίστροφη πολικότητα DC, ανίχνευση υπολειμματικού ρεύματος, Προστασία από υπερθέρμανση, Προστασία μόνωσης DC, Παρακολούθηση δικτύου, παρακολούθηση εισροής DC, Παρακολούθηση ρεύματος επιστροφής | |
| Ενεργή μέθοδος αποτροπής σχηματισμού νησίδας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | Μετατόπιση συχνότητας | |
| Προστασία υπερτάσεων | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | DC: Τύπος II, AC: Τύπος II | |
| Διακόπτης κυκλώματος κατά των ηλεκτρικών τόξων (AFCI) | Προαιρετικά | Προαιρετικά | Προαιρετικά | Προαιρετικά | Προαιρετικά | Προαιρετικά | Προαιρετικά | |
